為了保證連接器適配后的可靠性和穩定性，依據EA-364-13C(國際電氣協會插拔力測試規范)特制定本標準，規定插入力不得大于額定值(確保使用者不至于很難插入適配頭)，而拔出力不得小于額定值(防止在各種復雜場合松脫或掉落，造成設備連線中斷及損壞)。本文天氏庫力小編為大家整理了各種類型連接器的測試項目標準和測試詳細條件要求，希望對檢測單位以及實驗室檢測人員有所幫助。

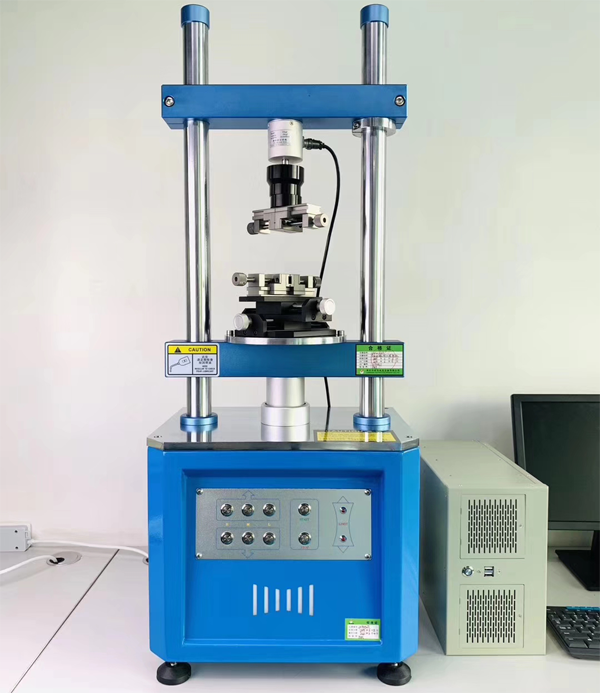

連接器插拔力試驗機
常見的連接器類型大概有18種，下面我們分類來介紹一下測試標準和條件：
1、USB系列
（1）測試項目標準：連接器拔出力≥1.0kg，焊線后注塑成品≥0.8Kg；連接器插入力≤3.5Kg
（2）測試條件：測試頭插撥次數≤10次；插拔速度為12.7mm/分鐘
2、Mini-Din系列
（1）測試項目標準：連接器拔出力≥1.3kg，焊線后注塑成品≥1.0kg；連接器插入力≤3.5kg
（2）測試條件：測試頭插拔次數≤10次；插拔速度為25.4mm/分鐘
3、S-ATA系列
（1）測試項目標準：連接器拔出力≥1.0kg；連接器插入力≤4.5Kg
（2）測試條件：測試頭插撥次數≤10次；插拔速度為25.4mm/分鐘
4、D-SUB系列-09P
（1）測試項目標準：連接器拔出力≥1.5kg；連接器插入力≤3.5Kg
（2）測試條件：測試頭插撥次數≤20次；插拔速度為25.4mm/分鐘
5、D-SUB系列-15P
（1）測試項目標準：連接器拔出力≥2.0kg；連接器插入力≤5.0Kg
（2）測試條件：測試頭插撥次數≤20次；插拔速度為25.4mm/分鐘
6、D-SUB系列-25P
（1）測試項目標準：連接器拔出力≥2.5kg；連接器插入力≤8.5Kg
（2）測試條件：測試頭插撥次數≤20次；插拔速度為25.4mm/分鐘
7、D-SUB系列-37P
（1）測試項目標準：連接器拔出力≥3.0kg；連接器插入力≤12.5Kg
（2）測試條件：測試頭插撥次數≤5次；插拔速度為12.7mm/分鐘
8、Housing系列-02P
（1）測試項目標準：連接器拔出力≥0.5kg；連接器插入力≤3.0Kg
（2）測試條件：測試頭插撥次數≤5次；插拔速度為12.7mm/分鐘
9、Housing系列-04P
（1）測試項目標準：連接器拔出力≥0.5kg；連接器插入力≤3.0Kg
（2）測試條件：測試頭插撥次數≤5次；插拔速度為12.7mm/分鐘
10、Housing系列-06P
（1）測試項目標準：連接器拔出力≥0.5kg；連接器插入力≤3.0Kg
（2）測試條件：測試頭插撥次數≤5次；插拔速度為12.7mm/分鐘
11、Housing系列-08P
（1）測試項目標準：連接器拔出力≥0.7kg；連接器插入力≤3.5Kg
（2）測試條件：測試頭插撥次數≤5次；插拔速度為12.7mm/分鐘
12、Housing系列-10P
（1）測試項目標準：連接器拔出力≥0.7kg；連接器插入力≤3.5Kg
（2）測試條件：測試頭插撥次數≤5次；插拔速度為12.7mm/分鐘
13、Housing系列-12P
（1）測試項目標準：連接器拔出力≥1.0kg；連接器插入力≤5.0Kg
（2）測試條件：測試頭插撥次數≤5次；插拔速度為12.7mm/分鐘
14、Housing系列-14P
（1）測試項目標準：連接器拔出力≥1.0kg；連接器插入力≤5.0Kg
（2）測試條件：測試頭插撥次數≤5次；插拔速度為12.7mm/分鐘
15、Housing系列-16P
（1）測試項目標準：連接器拔出力≥1.0kg；連接器插入力≤5.0Kg
（2）測試條件：測試頭插撥次數≤5次；插拔速度為12.7mm/分鐘
16、187端子系列
（1）測試項目標準：連接器拔出力≥1.5kg；連接器插入力≤6.5Kg
（2）測試條件：測試頭插撥次數≤5次；插拔速度為12.7mm/分鐘
17、250端子系列
（1）測試項目標準：連接器拔出力≥2.0kg；連接器插入力≤8.0Kg
（2）測試條件：測試頭插撥次數≤6次；插拔速度為12.7mm/分鐘
18、IDC端子系列
（1）測試項目標準：連接器拔出力≥0.06g*Pin數；連接器插入力≤6.8Kg
（2）測試條件：測試頭插撥次數≤10次；插拔速度為12.7mm/分鐘
