液壓萬能試驗機中的伺服閥有什么作用
來源：天氏庫力 發布日期
2018-07-29 瀏覽：
液壓拉力機也叫液壓萬能試驗機，是金屬、建筑行業常用的大噸位試驗機，液壓萬能試驗機跟電子式拉力機構造以及核心配件上均存在很大的差異，由于液壓式拉力機采用液壓驅動，所以其存在一套單獨的電液伺服控制系統，這其中包含：伺服閥、數字閥、比例閥等等。那么什么是伺服閥，其主要作用是什么，本文天氏庫力小編為大家詳細介紹一下伺服閥的作用及其原理。
什么是伺服閥？
伺服閥是電液伺服控制中的關鍵元件知名品牌，它是一種接受模擬電信號后，相應輸出調制的流量和壓力的液壓控制閥。電液伺服閥具有動態響應快、控制精度高、使用壽命長等優點，伺服閥可分為單級、雙級或三級三種。
伺服閥原理：
伺服閥由永磁力矩馬達、噴嘴、檔板、閥芯、閥套和控制腔組成。當輸入線圈通入電流 伺服閥時，檔板向右移動，使右邊噴嘴的節流作用加強，流量減少，右側背壓上升；同時使左邊噴嘴節流作用減小，流量增加，左側背壓下降。閥芯兩端的作用力失去平衡, 閥芯遂向左移動。高壓油從S流向C2，送到負載。負載回油通過 C1流過回油口，進入油箱。閥芯的位移量與力矩馬達的輸入電流成正比，作用在閥芯上的液壓力與彈簧力相平衡，因此在平衡狀態下力矩馬達的差動電流與閥芯的位移成正比。如果輸入的電流反向，則流量也反向。
伺服閥在液壓萬能試驗機中的作用
液壓伺服閥通過改變輸入信號的大小，連續、雙向、成比例地控制液壓系統的流量或壓力，可用于位置控制、速度控制、加速度控制、力控制等各方面。電液伺服閥通常是由電氣-機械轉換器、液壓放大器（先導級閥和功率級主閥）、檢測反饋機構三部分組成。
伺服閥特點：
① 結構緊湊、體積小；
②直線性好；
③動態響應好；
④控制精度高。

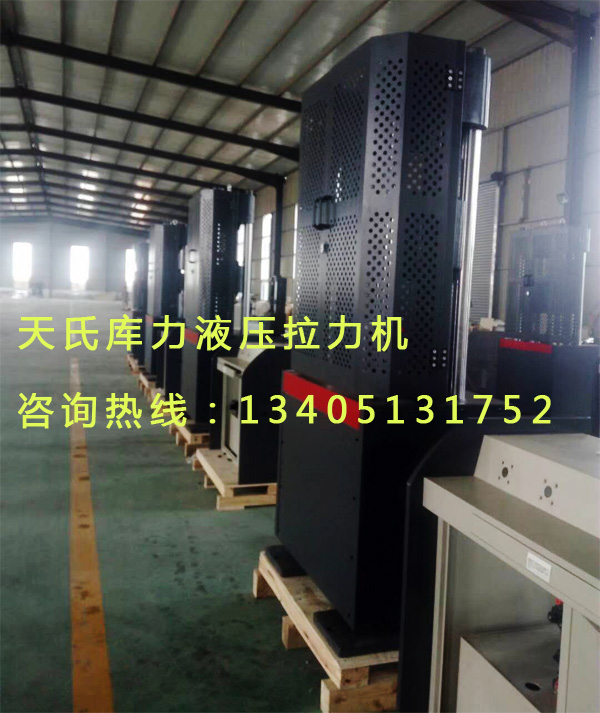

天氏庫力液壓萬能試驗機
