短梁法如何測試層間剪切強度？應該選用怎樣的夾具？

ISO 14130 測試方法是通過短梁法測定纖維增強塑料復合材料的表觀層間剪切強度 (ILSS)。該方法適用于具有熱固性或熱塑性基體的復合材料。獲得的數據不適用于確定設計參數，但可用于材料篩選或質量控制。因此，對于不同的測試樣本，失效模式也會有所不同，這取決于制造過程中使用的纖維鋪層程序。

測試設備

萬能材料試驗機可以搭配任何其他常見的復合材料測試夾具，做拉伸、彎曲和壓縮等試驗。

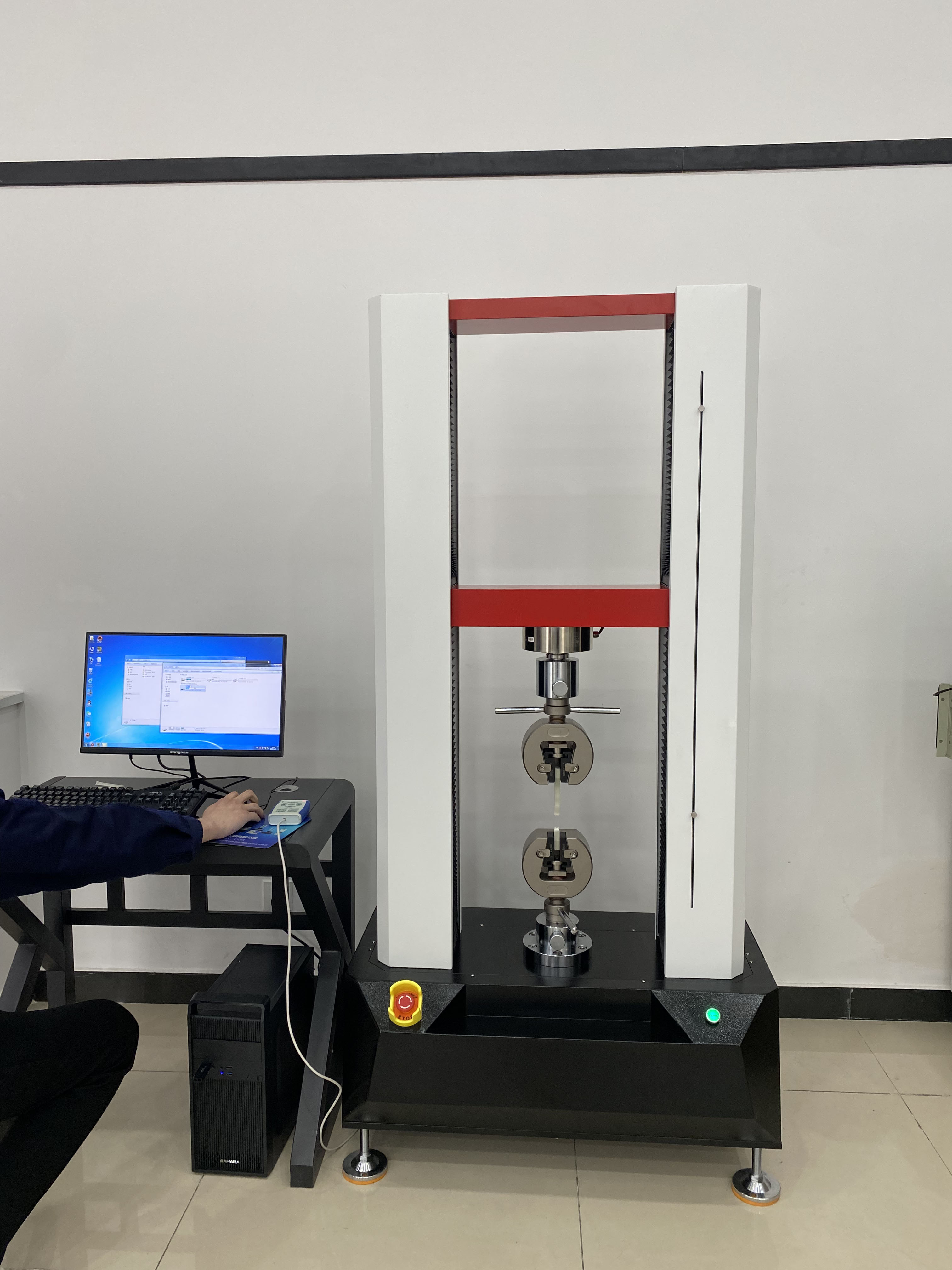

雙柱拉力機示意圖

剪切夾具由一個矩形橫截面的桿和兩個支撐件組成，樣品放置在支撐件中間的加載構件中。該夾具包含一個導向上砧，以確保平行加載樣本。該測試程序具有較小的測試跨度，采用試樣厚度比來增加試樣中相對于彎曲應力的剪切應力水平，以促進層間剪切破壞。（如下圖）

剪切夾具由一個矩形橫截面的桿和兩個支撐件組成，樣品放置在支撐件中間的加載構件中。該夾具包含一個導向上砧，以確保平行加載樣本。

層間剪切測試是對易于制備的聚合物復合材料樣本進行的簡單測試，用于測量纖維和基體之間的結合強度。聚合物復合材料的另一個常見測試是彎曲測試。
